PENGANGGU SMD
PAKEJ 4 PADS 2.5x2.0

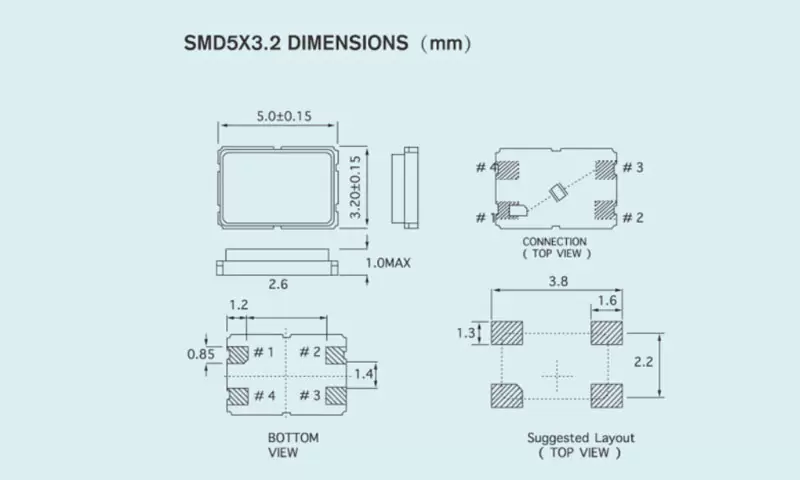

UNIT KRISTAL KUARTZA SMD5.0x3.2
| JENIS | SMD5.0x3.2 |
| Julat frekuensi | 6MHz~125MHz |
| Potongan dan Mod Kristal | AT/FUND & Overtone ke-3 |
| Toleransi Frekuensi (pada 25C) | ±5ppm~±30ppm, atau nyatakan |
| Ciri-ciri Suhu Frekuensi | ±10ppm(-20℃-70℃); ±30ppm(-40℃-85℃) |
| Julat Suhu Operasi | -40℃~+125℃ |
| Julat Masa Penyimpanan | -55℃~+125℃ |
| Rintangan Siri Setara (ESR) | Lihat Jadual |
| Kapasitans Beban (CL) | 6pf~∞ |
| Kapasitans Shunt (Co) | <5pf |
| Rintangan Penebat | >500MΩ Pada DC 200V |
| Aras Pemanduan | 10μw ~300μw |
| Penuaan (Tahun) | ±3ppm (Tahun) |
FREKUENSI VS RINTANGAN SIRI SETARA
| Frekuensi (MHz) | Mod | ESR(Ω)SMD5.0x3.2 |
| 6.000 ≤f | AT/FUND | ≤500 |
| 6.000<f<20.000 <="" td=""> | AT/FUND | ≤ 80 |
| 20.000 ≤f<40.000 | AT/FUND | ≤ 40 |
| 40.000≤f<80.000 | Nada Tambahan ke-3 | ≤60 |
| 8.000 ≤f<12.000 | AT/FUND | |
| 12.000≤f<20.000 | AT/FUND | |
| 20.000≤f<30.000 | AT/FUND | |
| 30.000≤f<54.000 | AT/FUND | |
| Selain parameter yang disenaraikan dalam jadual, ia boleh direka bentuk mengikut keperluan pelanggan | ||
