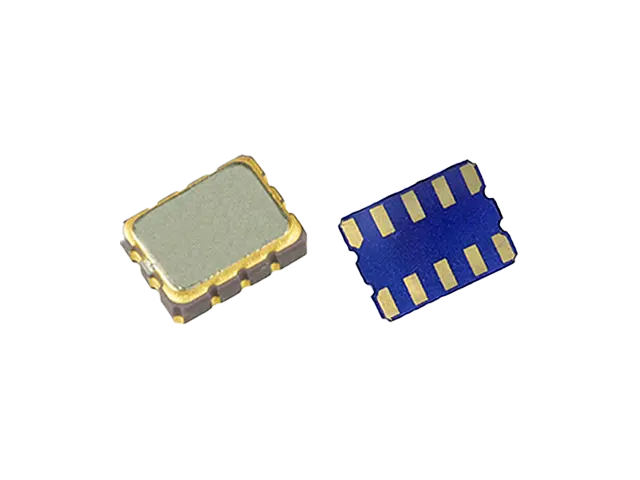

Name: Resonator Kristal Kuarza RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: Resonator kristal HLC RTC menyediakan fungsi jam masa nyata yang tepat, penggunaan kuasa yang rendah dan prestasi pemasaan yang boleh dipercayai.

Spesifikasi Elektrik	Simbol	keadaan	Penilaian	Unit
Voltan Bekalan	VDD	Antara VDD dan GND	-0.3 ~ 6.5	V
Voltan Bekalan	VBAT	Antara VBAT dan GND	-0.3 ~ 6.5	V
Voltan masukan	Vin	PIN FOE, SCL, SDA	GND=0.3 ~ 6.5	V
Voltan keluaran①	Vout1	PIN FOUT	GND=0.3 ~ DD+0.3	V
Voltan keluaran②	Vout2	Pin SDA dan / INT	GND=0.3 ~ 6.5	V
Julat Suhu	Penyimpanan	Apabila disimpan secara berasingan, tanpa pembungkusan	-55 ~ 125	°C
Kestabilan Frekuensi	△f/f	Ta=0°C hingga +50°C, VDD=3.0V	-3.4 ~ 3.4	PPM
Kestabilan Frekuensi	△f/f	Ta=-40°C hingga +85°C, VDD=3.0V	-5 ~ 5	PPM
Ciri frekuensi/voltan	f/V	Ta=+25°C, VDD=2.0V hingga 5.5VC	±1.0 Maks.	PPM/V
Simetri (kitaran tugas)	Tw/T	50% daripada tahap VDD	40 ~ 60	%
Masa meningkat untuk SCL dan SDA	Tr		0.3 Maks.	AS
Masa musim gugur untuk SCL dan SDA	Tf		0.3 Maks.	AS
Kekerapan jam SCL	fsCL		400 Maks.	KHZ
Mulakan masa persediaan keadaan	tSU;STA		0.6 min	kami
Mulakan masa tahan keadaan	tHD;STA		0.6 min	kami
Masa persediaan data	tSU;DAT		100 min	ns
Masa penyimpanan data	tHD;DAT		0 min	ns
Masa melahu bas antara keadaan mula dan berhenti	tBUF		1.3 min	kami
Masa apabila SCL = "L"	tLOW		1.3 min	kami
Masa apabila SCL = "H"	peha		0.6 min	kami
Masa mula ayunan	tSTA	Ta=+25°C, VDD=1.6V~5.5VC	1 maks	s
Masa mula ayunan	tSTA	Ta=-40°C~+85°C, VDD=1.6V~5.5VC	3 maks	s
Penuaan @25°C tahun pertama(Maks)			±3.0 maks	PPM
Ketepatan Penderia Suhu	Tsensor	VDD=3.0 V	±5.0 Maks.	°C
Sebagai tambahan kepada parameter yang disenaraikan dalam jadual, ia boleh direka bentuk mengikut keperluan pelanggan

32.768 kHz DTCXO terbina dalam
Menyokong mod kelajuan tinggi I 2C-Bus (Sehingga 400 kHz)
Fungsi gangguan penggera untuk tetapan hari, tarikh, jam dan minit
Gangguan pemasa bangun
Fungsi gangguan kemas kini masa untuk Saat, minit
Suhu mengimbangi output 32.768 kHz dengan fungsi OE (PIN FOE dan FOUT)
Pembetulan automatik tahun lompat (dari 2000 hingga 2099)
Julat voltan antara muka lebar: 2.5 V hingga 5.5 V
Julat voltan pengekalan masa yang luas: 1.6 V hingga 5.5 V
Penggunaan arus rendah: 0.90 uA / 3 V (Jenis)
Litar tukar ganti Sandaran terbina dalam.
