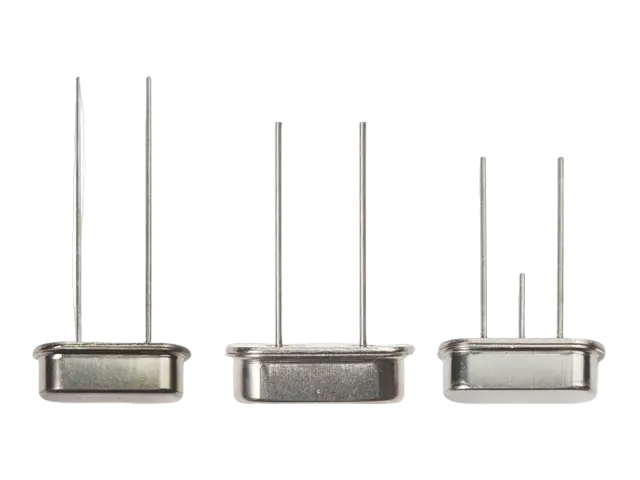

Name: Resonator Kristal Kuarza HC-49U/S
Uploaded: 2026-06-05T17:31:34+08:00

Resonator Kristal Kuarza HC-49U/S HC-49U/S

JENIS	HC-49U/S
Julat kekerapan	3.5MHz~125MHz
Potongan kristal	AT; BT
Toleransi Kekerapan (pada 25°C)	±5ppm ~ ±30ppm
Ciri-ciri Suhu Kekerapan	AT: ±2.5ppm (0°C - 50°C); ±5ppm (-10°C - 60°C) ±10ppm (-20°C - 70°C); ±30ppm(-40°C - 85°C) BT: ±100ppm (-20°C-70°C);
Masa Simpanan.Julat	-40°C ~ +85°C
Rintangan Siri Setara (ESR)	Lihat Jadual
Muatan Kapasitansi (CL)	4pf ~ ∞
Kapasitan Shunt (Co)	< 5pf
Rintangan Penebat	> 500MΩ Pada DC 100V
Tahap Pemanduan	1μw ~ 100μw
Penuaan (Tahun)	±3ppm (Tahun)

Kekerapan vs Rintangan Siri Setara

Kekerapan (MHz)	Mod	ESR (Ω)
3.500 ≤ f < 4.000	AT/FUND	150 ~ 100
4.000 ≤ f < 6.000	AT/FUND	100 ~ 60
6.000 ≤ f < 10.000	AT/FUND	60 ~ 50
10.000 ≤ f < 15.000	AT/FUND	50 ~ 30
15.000 ≤ f < 35.000	AT/FUND	≤ 25
21.000 ≤ f < 40.000	AT/FUND	≤ 40
25.000 ≤ f < 100.000	Nada ke-3	80 ~ 60
Sebagai tambahan kepada parameter yang disenaraikan dalam jadual, ia boleh direka bentuk mengikut keperluan pelanggan.

Rujuk wakil jualan untuk spesifikasi lain.
