deOutput Pembezaan Osilator Kristal SMD
LV3.2x2.5

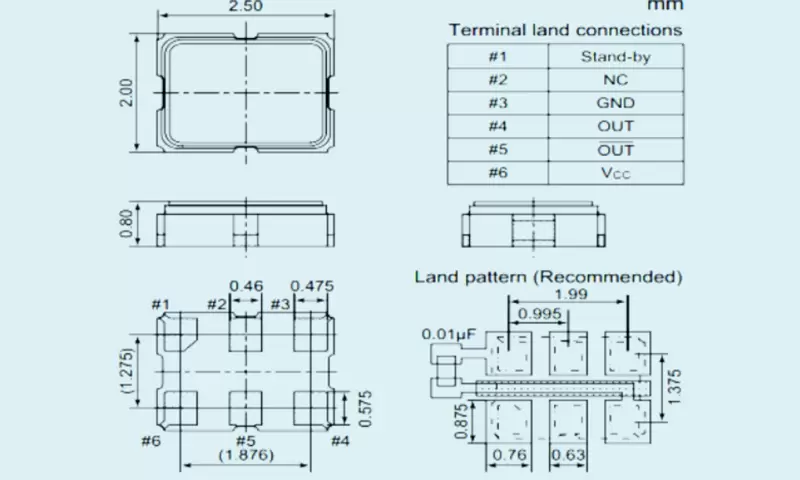

Output Pembezaan Osilator Kristal SMD LV2.5x2.0
| ltem | Siri | 2520 | ||
| Jenis output | LVPECL | LVDS | HCSL | |
| Frekuensi Renge(F0) | 25MHz~200MHz | 25MHz~200MHz | 25MHz~200MHz | |
| Kestabilan Frekuensi | +/-25ppm | +/-50ppm | atau nyatakan | |
| Julat Suhu Operasi(TOPR) | -40℃~+85℃、-40℃~+125℃ atau nyatakan | |||
| Julat Suhu Penyimpanan (TSTG) | -55℃~+125℃ | |||
| Voltan Bekalan Kuasa (VDD) | 2.5V atau 3.3V +/-10% | |||
| Arus Bekalan (lDD) | Maks 80mA | Maks 80mA | Maks 30mA | |
| Arus Siap Siaga (lSTD) | Maksimum 10μA | |||
| Simetri output (Sym) | 40%~60% 45%~55%(pada 1/2VDD) | |||
| Masa Naik (Tr) | 5nS maksimum (20% VDD ~ 80% VDD) | |||
| Waktu Musim Luruh (Tf) | 5ns maksimum (20% VDD ~ 80% VDD) | |||
| Voltan Keluaran | VOH (tipikal) VOL (tipikal) | VDD -1.025V VDD -1.62V | 1.6V 0.9V | 0.74V 0 |
| Beban Keluaran | 50Ω | 100Ω | 50Ω | |
| Masa permulaan (TS) | Maksimum 10ms | |||
| Fungsi Siap Sedia (Tri-keadaan) | Pin 1, Pin2=H(+0.7VDD min) atau Pin Terbuka 4, Pin5=Beroperasi Pin 1, Pin2=L(+0.3VDD maks)---- Pin 4, Pin5=Impedans Tinggi | |||
| Jitter Fasa (12KHZ~20MHZ) | Maks 0.3pS | |||
| Selain parameter yang disenaraikan dalam jadual, ia boleh direka bentuk mengikut keperluan pelanggan | ||||
